1、概述

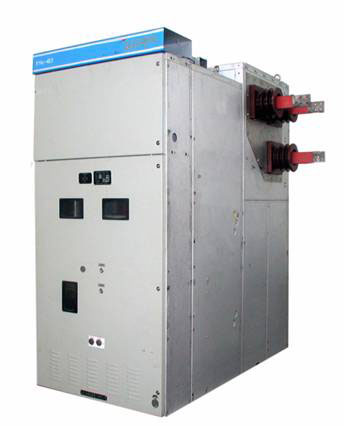

KYN61-40.5型戶內金屬鎧裝移開式組裝型高壓開關柜（以下簡稱“開關設備”）是我公司根據市場需要，開發的高性能40.5kV新產品。其主要特點是柜內可配用我公司生產的VGD-40.5(ZN85-40.5)型新型全絕緣真空斷路器(所配操動機構為一體式彈簧操動機構或永磁機構)，也可配LN2-40.5型SF6斷路器(所配操動機構也為一體式彈簧操動機構)、ABB公司VD4高壓真空斷路器及其他如電壓互感器手車、隔離手車等各種手車。該開關設備柜體采用敷鋁鋅板組裝而成，提高了手車與柜體的配合精度，手車推進拉出十分輕便，互換性強。
本產品用于額定電壓40.5kV三相交流50Hz電力系統中，作為發電廠、變電站及工礦企業的配電室接受與分配電能之用，具有控制、保護和監測等功能。
本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。
2、型號含義
K Y N 61–40.5 □-□□
額定短路開斷電流（kA）
額定電流（A）
額定電壓（kV）
設計序號
戶內
移開式（手車式）
金屬鎧裝式
3、正常使用條件
3.1 環境溫度： -15℃~ +40℃；
3.2 海拔高度： 2000m及以下；
3.3 濕度條件：
日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；
月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。
3.4 地震烈度： 不超過8度；
3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超過上述正常使用條件時，用戶可與本公司協商。
4、主要技術參數
|
名稱 |
單位 |
數據 |
|
額定電壓 |
kV |
40.5 |
|
額定電流
|
主母線的額定電流 |
A |
630、1250、1600、2000、2500 |
|
配用斷路器的額定電流 |
630、1250、1600、2000、2500 |
|
額定絕緣水平 |
1min工頻耐受電壓，
極間、極地間/斷口間 |
kV |
95 |
|
雷電沖擊耐受電壓（峰值），
極間、極地間/斷口間 |
185 |
|
輔助回路、控制回路的工頻耐受點壓 |
V/1min |
2000 |
|
額定頻率 |
Hz |
50 |
|
額定短路開斷電流 |
kA |
20、25、31.5 |
|
額定短時耐受電流/額定短路持續時間 |
kA/4s |
20、25、31.5 |
|
額定峰值耐受電流 |
kA |
50、63、80 |
|
額定短路關合電流 |
50、63、80 |
|
控制回路額定電壓 |
V |
DC:110 220 AC:110 220 |
|
防護等級 |
開關設備外殼 |
|
IP4X |
|
隔室間（手車處于試驗位置） |
|
IP2X |
|
外形尺寸 |
寬*深*高 |
mm |
1400*2800*2600 |
|
重量 |
斷路器柜 |
kg |
1800 |
|
其中手車重量 |
真空斷路器手車 |
400 |
|
SF6斷路器手車 |
300 |
|
